1. OBJETIVO.

Establecer el procedimiento que se deberá seguir para ejecutar las actividades de montaje de equipos cassette, fan coil y Split decorativos de pared.

2. ALCANCE.

El presente procedimiento es aplicable para las actividades de montaje e instalación de equipos cassette, fan coil y Split decorativos de pared en los ambientes e instalaciones de todos nuestros proyectos.

3. DEFINICIONES.

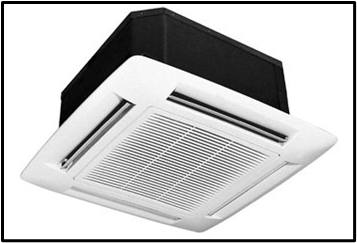

3.1      Equipo Cassette

Es un tipo de AA diseñado para instalarse en los falsos techos, de manera que tan sólo se vea una consola en el mismo quedando así una instalación muy estética y apenas visible a vista.

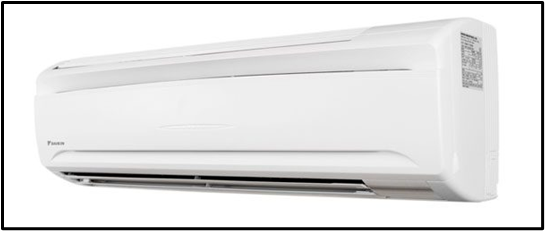

3.2      Equipo Split decorativo de pared

Sistema que consiste en dos unidades una interior y otra exterior, mediante el proceso de refrigeración e intercambio de calor en los serpentines, se inyecta aire acondicionado mediante la unidad interna y el aire caliente se disipa al exterior mediante la unidad externa.

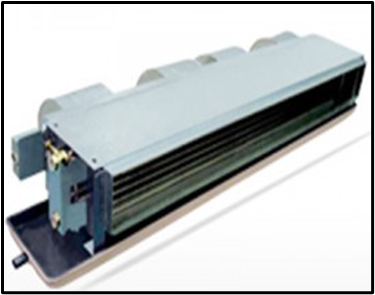

3.3      Equipos Fan coil

Es un sistema de acondicionamiento y climatización de tipo mixto; resulta ventajoso en edificios donde es preciso economizar el máximo de espacio. Suple a los sistemas centralizados que requieren de grandes superficies para instalar sus equipos.

4. RESPONSABILIDADES.

4.1      INGENIERO RESIDENTE

4.1.1   Dirigirá y supervisará las actividades que se indiquen en el

procedimiento.

4.1.2   Responsable de cumplir y hacer cumplir las normas de salud,

            seguridad y calidad establecidas.

4.1.3   Responsable de tener permisos aplicables a este procedimiento

            aprobados oportunamente.

4.2      ING. DE CAMPO – ASISTENTE

4.2.1   Inspeccionará que las actividades relacionadas a la implementación del sistema de HVAC para que se cumplan de acuerdo al presente procedimiento y siguiendo las especificaciones técnicas aplicable.

.

4.3      PREVENCIONISTA DE RIESGOS

4.3.1   Verificará que dicha actividad se desarrolle cumpliendo las medidas preventivas propuestas, de acuerdo al reglamento interno.

4.4      CAPATAZ

4.4.1   Instruir al personal mediante el desarrollo diario del ATS y cumplir el procedimiento propuesto.

4.4.2   Ejecutar los trabajos correspondientes cumpliendo con los procedimientos de calidad, salud y seguridad establecidos.

4.5      TRABAJADOR

4.5.1   Ejecutar labores dando total cumplimiento a lo establecido en el presente procedimiento de trabajo.

5. PROCEDIMIENTO.

Consideraciones previas para el inicio de actividades

• Antes de iniciar las labores, los colaboradores que realicen actividades de montaje de equipos cassette, fan coil, mini Split deberán participar activamente de la charla de inicio de jornada, la cual quedará registrada en el formato de Evento de Capacitación.

• El Supervisor Frente de Trabajo (Capataz) y los colaboradores que realizarán los Trabajos en Altura, deben elaborar el Análisis Seguro de trabajo mediante el formato de Análisis Seguro de Trabajo.

• Elaborado el Análisis Seguro de Trabajo, el Supervisor Frente de Trabajo (Capataz) llenará el formato Permiso de Trabajo en Altura y cumplirá con lo establecido en dicho formato antes de iniciar los trabajos. Nota: El permiso de trabajo deberá ser generado diariamente.

• Los colaboradores deben inspeccionar de forma visual sus herramientas, equipos a utilizar y sus implementos de seguridad.

• El área de trabajo debe ser aislada y señalizada, asegurándose que todos los colaboradores tengan por entendido que se encuentra prohibido desplazarse por dicha área, la señalización debe consistir en carteles como: “PELIGRO”, “NO PASE”, etc.
  • Si se realizan trabajos en altura en diferentes niveles, se deben colocar las barreras de protección en todos los niveles.

• Al terminar el trabajo, el área debe quedar limpia y ordenada.



• Procedimento para el montaje de los equipos de AA: Cassette, fan coil, Split decorativo de pared.

• Montaje de equipos Cassete

5.2.1.1La distribución de los equipos se realiza de acuerdo a lo que

indican los planos.

5.2.1.2Se usarán plataformas y/o andamios para ubicar el equipo

cassette.

5.2.13Se realizará la conexión del equipo con la tubería para el

suministro de agua helada según detalle indicado en los planos.

5.2.1.4Se realizará la conexión eléctrica con el punto de fuerza dejada

por la contratista, como se indica en el procedimiento de

instalaciones eléctricas y según detalle en los planos.

5.2.1.5Se realizará la conexión al punto de drenaje, como se indica en

los planos de detalle.

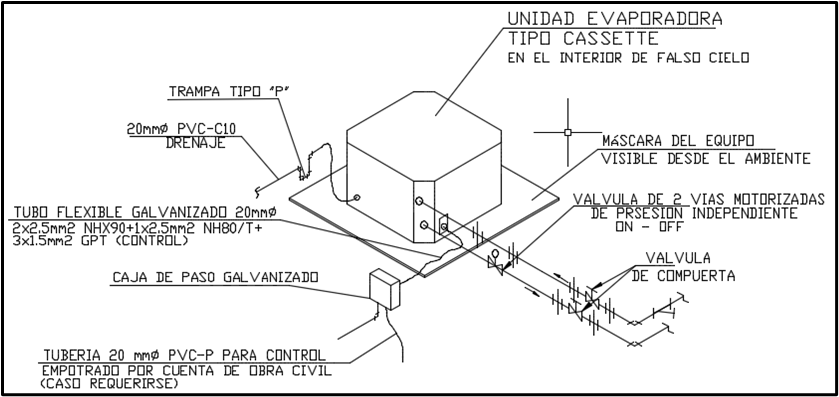

Detalle de instalación de equipos. Unidad evaporadora tipo Cassette.

5.2.1.6 Se realizará la conexión de control entre el equipo

              cassette y el termostato, como se indica en el procedimiento de

              instalaciones eléctricas.

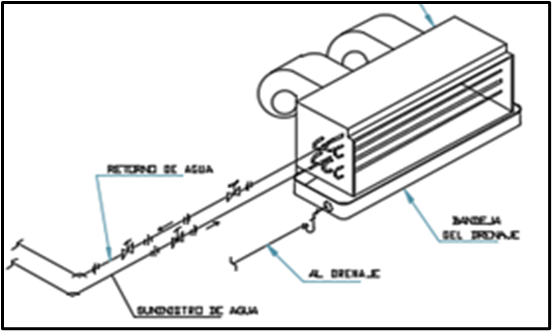

5.2.2   Montaje de equipos Fan coil

5.2.2.1 La distribución de los equipos se realiza de acuerdo a lo que

              indican los planos.

5.2.2.2 Se usarán plataformas o andamios para ubicar el equipo Fan

              coil, el anclaje del equipo será con tacos de expansión de 3/8”,

              con tuercas, varillas o espárragos, según detalles en los planos.

• Se realizará la conexión del equipo con las tuberías de agua

  helada teniendo en cuenta las líneas de suministro y retorno.

  Desde la válvula de paso hasta el equipo toda la línea será de

  fierro negro.

• Se realizará la conexión al punto de drenaje por medio de tubería de PVC y nos conectaremos a la troncal de drenaje

  suministrado por el contratista, así mismo se tomará como guía los detalles de los planos de detalle.

5.2.2.5 Se realizará la conexión eléctrica con el punto de fuerza dejada por la contratista, como se indica en el procedimiento de instalaciones eléctricas.

5.2.2.6 Se realizará la conexión de control entre el equipo y el

  termostato, como se indica en el procedimiento de instalaciones

  eléctricas.

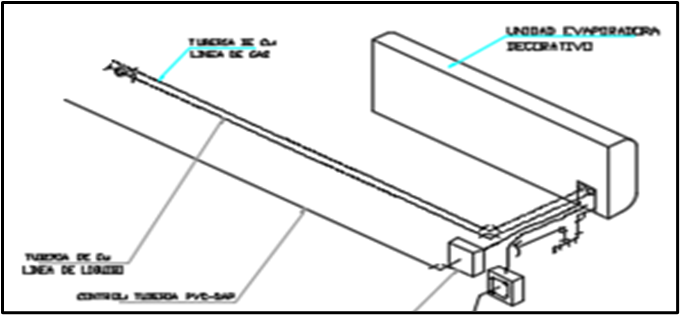

5.2.3   Montaje de equipos Split decorativo de pared

5.2.3.1  La distribución de los equipos se realiza de acuerdo a lo que

            indican los planos.

5.2.3.2  Se usarán plataformas o andamios para ubicar el equipo

  Minisplit, el anclaje del equipo será con anclaje tipo Hilty, con

  tuercas varillas o espárragos, según detalles en los planos.

   5.2.3.3 Se realizará la conexión del equipo con la tubería para el

                 suministro de refrigerante.

   5.2.3.4 Se realizará la conexión eléctrica con el punto de fuerza dejada

                 por la contratista, como se indica en el procedimiento de

                 instalaciones eléctricas.

   5.2.3.5 Se realizará la conexión del enlace de control entre el equipo

                 Split decorativo de pared y el termostato, como se indica en el

         procedimiento de instalaciones eléctricas.

5.3 Prácticas de prevención durante los procedimentos

5.3.1   El personal se encontrará usando en todo momento sus EPP de

seguridad básica y específica.

5.3.2   Las actividades de instalaciones eléctricas como: conexiones

eléctricas, energizado de equipo y pruebas eléctricas. serán realizados por técnicos u operarios autorizados para este tipo de actividad.

5.3.3   Para las actividades de instalaciones eléctricas con energía, el

operario u técnico deberá seguir el procedimiento de “bloqueo de

la energía” y empezará con sus labores cuando el supervisor de

SSOMA lo autorice.

5.3.4   Se realizará el orden y limpieza antes y después de la jornada de

trabajo.

5.3.5   Se segregarán los residuos rotulando los residuos peligrosos y

no peligrosos.

6. RECURSOS.

• Mano De Obra
  • Supervisor.
  • Capataz.
  • Operario.
  • Ayudante.
  • Equipos de protección personal



EPP BÁSICO

• Uniforme.
  • Casco de seguridad.
  • Zapatos de seguridad.
  • Lentes de seguridad.
  • Guantes de Maniobra.
  • Barbiquejo.
  • Tapones auditivos

            EQUIPOS Y/O HERRAMIENTAS

• Caja portaherramientas.
  • Wincha pasacable.
  • Destornilladores planos/estrella.
  • Cuchillas y/o cutter.
  • Taladro.
  • Andamios.

            MATERIALES

• Tacos.
  • Varillas.
  • Riel Strup.



7. CONTROL DE CALIDAD.

Tener en consideración los siguientes puntos de control:

            7.1  Comunicar oportunamente a la supervisión/cliente la actividad a

                   realizar y su rol en la misma.

            7.2  Implementar las Medidas de Control y Análisis de Riesgo, Bloqueos

                   y Señalizaciones, asimismo usar los implementos de seguridad

                   apropiados correspondientes a estas actividades.

            7.3  Una vez terminada la instalación se dejará constancia en el

                   “protocolo de montaje de equipos Cassette, Fan Coil, Split decorativo de pared” la culminación de actividades por sectores.

8. PREVENCIÓN DE RIESGOS.

PELIGROS.	RIESGOS.	PREVENCIÓN DE RIESGOS
Lugar de trabajo desordenado.	Caídas, golpes, cortes	Mantener en todo momento Ordenado y limpio el área de trabajo libre de objetos en el piso.Los materiales deben de permanecer correctamente acopiados y señalizados.
Uso de herramientas eléctricas	Exposición a cortes, mutilaciones, electrocución	Solo usarán herramientas eléctricas el personal capacitado y autorizado.Inspección de herramienta eléctrica
Manipulación de objetos punzocortantes Durante la instalación de equipos Cassette, FC, MiniSplit	Cortes y golpes	Capacitación al personal en el uso adecuado de herramientas manuales.Inspección periódica de herramientas manuales.Elaboración de AST.Uso EPP guantes de seguridad.
Movimientos respetivos. Posturas inadecuadas de trabajo	Fatiga muscular, exposición a riesgos disergonómicos	Pausas activas durante la jornada de trabajo.Adecuar actividades para trabajar con posturas adecuadas,
Trabajos en altura	Caídas a desnivel	Capacitación en trabajos en altura.Inspección de arnés de seguridad.Permiso para realizar trabajo de alto riesgo.
Manipulación de equipo pesado	Lumbalgia, hernia discal	No levantar más de 25 kg.Capacitación en prevención de riesgos de lumbalgia y hernia discal.

9.         OBLIGACIONES DE SEGURIDAD

Los trabajadores deben de contar con todos los Equipos de Protección Personal de Uso Obligatorio y los complementarios que requiera la actividad, se deberá cumplir con la elaboración de los permisos de trabajo correspondientes a la actividad, estos formatos estarán en todo momento en una zona visible del área de trabajo y a disposición del personal responsable del proyecto.

10.      MEDIO AMBIENTE.

Se realizará de acuerdo al plan de gestión ambiental del proyecto aplicándose lo siguiente:

1. El material excedente será enviado a la caja ecológica.
   1. Los residuos sólidos que se generen durante la actividad serán

almacenados temporalmente en los puntos autorizados, manteniendo un orden y limpieza constante de la zona de trabajo.

1. Respetar el horario de trabajo autorizado para no generar ruidos

molestos luego de dicho horario durante el uso de herramientas de poder.

1. El personal deberá tener conocimiento de las hojas de seguridad

de los productos químicos a utilizar durante la actividad, y se

mantendrá una copia de los mismos en almacén para cualquier consulta sobre su manipulación segura.

11.      REGISTROS.

Los registros a utilizar dependerán del tipo de trabajo.

REGISTROS AUTORIZADOS
Análisis de Trabajo Seguro (ATS)	Permiso de trabajo de alto Riesgo
Registro de entrega de EPP	Inspección de diario de EPP
Registro de Charla de Seguridad especifico	Formato de Capacitation
Inspección de área de trabajo	Verificación y revisión de herramientas y equipos de trabajo
Revisión con la señalización adecuada	Permiso de trabajos en Caliente
Registro de capacitación en el uso de  herramientas eléctricas	Registro de capacitación en el armado de andamios y uso de escaleras. Check-list de andamio y escalera.

12.           REFERENCIAS

Se realizará de acuerdo al programa de prevención de riesgos específico para el proyecto adjuntándose el análisis de riesgo respectivo y aplicándose los siguientes estándares:

• Ley de seguridad y salud en el trabajo 29783
  • Ley 30222 que modifica la Ley de SST
  • D.L. 1278 Ley de Gestión Integral de residuos sólidos
  • D.S. 006-2014 TR modificatoria del Reglamento de la ley de SST
  • D.S. N° 003-98-SA “Normas Técnicas del Seguro Complementario de Trabajo de Riesgo”
  • Protocolo de exámenes médicos ocupacionales RM 312-2011 MINSA y su modificatoria.
  • NTE G 050 Seguridad durante la Construcción
  • D.S. 019-2016 Vivienda D.S. modifica el reglamento para la gestión y manejo de los residuos de las actividades de la construcción y demolición,
  • R.M. 375-2008 TR Norma básica de ergonomía
  • R.M. 050-2013 TR Formatos referenciales en gestión de SST
  • D.S. 015-2005 SA Reglamento sobre valores límites permisibles para agentes químicos en el ambiente de trabajo
  • Estándares de seguridad, salud y medio ambiente de la contratista principal.
